Oписание продукта

Рабочее напряжение: 1.15 В ~ 3.465 В

ALTERA Cyclone Board ep4ce10 ALTERA Cyclone IV FPGA Совет ПЛИС + 12 аксессуаров наборы = пакет A

FPGA Совет развития, предназначенный для серии cyclone IV серии, оснащен ep4ce10 на борту, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

EP4CE10 development board

Відгуки про

OpenEP4CE10-CЭто Совет по развитию FPGA, который состоит из материнского советаDvk600И основная плата FPGACoreEP4CE10В наличии.

Openep4ce10-c поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульный и открытый дизайн делает его идеальным вариантом для начала разработки приложений с помощью устройств ALTERA Cyclone IV FPGA в наличии. Openep4ce10-c позволяет быстро и быстро начать свой дизайн с процессором NIOS II.


То, что есть на материнском совете

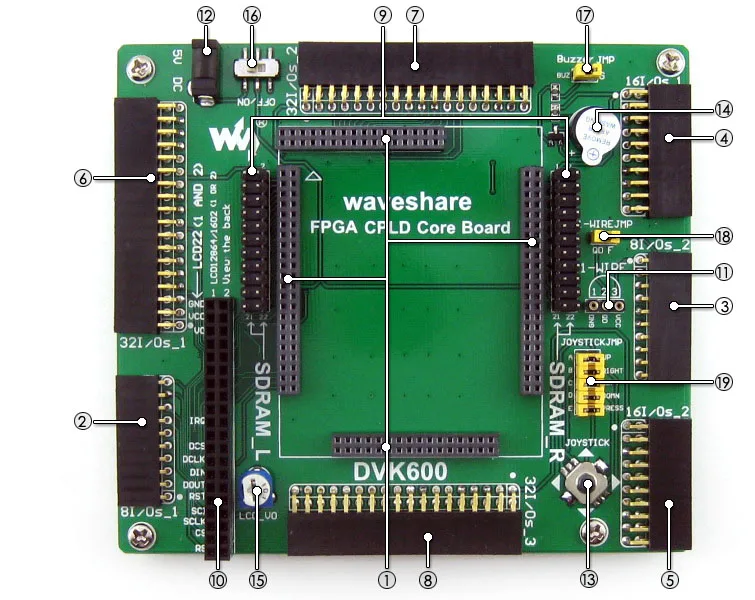

FPGA CPLD development board on board resource

  1. Разъем ядра FPGA CPLD:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. 8I/os_1 интерфейс,Для подключения аксессуаров/модулей
  3. 8I/os_2 интерфейс,Для подключения аксессуаров/модулей
  4. 16i/os_1 интерфейс,Для подключения аксессуаров/модулей
  5. 16i/os_2 интерфейс,Для подключения аксессуаров/модулей
  6. 32i/os_1 интерфейс,Для подключения аксессуаров/модулей
  7. 32i/os_2 интерфейс,Для подключения аксессуаров/модулей
  8. 32i/os_3 интерфейс,Для подключения аксессуаров/модулей

Все интерфейсы I/O выше:

  • Способен быть имитированным как usart, I2C, SPI, ps/2 и т. д.
  • Способен управлять такими устройствами, как Frim, flash, usb, Ethernet и т. д.
  1. Интерфейс SDRAM
    • Для подключения SDRAM Accessory Board
    • Также работает как FPGA CPLD Pins расширения разъемов
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводной интерфейс:Легко подключается к проводным устройствам (К-92 упаковке), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.
  4. 5 В DC Джек
  5. Джойстик:Пять должностей
  6. Зуммер
  7. Потенциометр:Для LCD22 Регулировка подсветки, или LCD12864, LCD1602 контраст регулировки
  8. Переключатель мощности
  9. Комбинезон для мальчика buzzer
  10. Джемпер с одной проволокой
  11. Джойстик на перемычке

Для Прыгунов 17-19:

  • Короткий Джемпер для подключения к I/OS используется в примере кода
  • Открыть перемычку для подключения к другим пользовательским контактам через перемычки

Dvk600 поддерживает широкий диапазон различных основных плат, поэтому, некоторые интерфейсы могут быть не связаны и бесполезными при подключении к определенному основному плате. Например, при подключении к Core3S500E/CoreEP2C8, \\ '(8) 32i/os_3 \\ 'не-подключено.

Что \\ на CoreEP4CE10

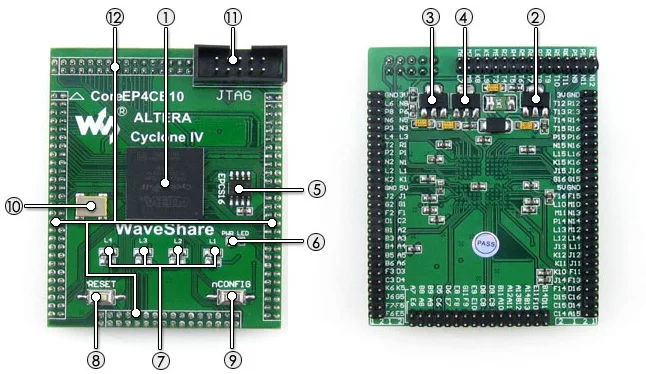

EP4CE10E22C8N core board on board resource

  1. EP4CE10F17C8N:The ALTERA Cyclone IV FPGA устройство, которое отличает:
    • Рабочая частота:50 мГц
    • Рабочее напряжение:1.15 В ~ 3.465 В
    • Комплектация:Бга256
    • I/OS:164 г.
    • Les: информация о долгах социального страхования10 К
    • Оперативная память:414кб
    • PLLs:2 г.
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3 (на нижней стороне),3.3 В регулятор напряжения
  3. AMS1117-2.5 (на нижней стороне),2.5 В регулятор напряжения
  4. AMS1117-1.2 (на нижней стороне),1.2 В регулятор напряжения
  5. Epcs16,Бортовой флэш-память для хранения кода
  6. Индикатор питания
  7. Светодиоды для светодиодов
  8. Кнопка сброса
  9. Кнопка nconfig:Для повторной настройки микросхемы FPGA, эквивалентной пересетке питания
  10. 50 м активный кристалл
  11. Интерфейс JTAG:Для отладки/программирования
  12. FPGA булавки эспандер,VCC, GND и все порты I/O доступны для расширения разъемов для дальнейшего расширения

Фото и видео

FPGA Development Board
Совет по вопросам развития
FPGA Development Board
Совет по вопросам развития
FPGA Development Board
OpenEP4CE10-C по развитию вид сзади
FPGA Development Board
Материнская плата dvk600
FPGA Core Board
Основная плата FPGA
FPGA Core Board
Основная плата FPGA

Подключение к различным периферийным устройствам
touch screen LCD
Подключение к 3.2 дюймовому сенсорному ЖК-дисплею
LCD12864
Подключение к LCD12864
LCD1602
Подключение к LCD1602
RS232 Board
Подключение к плате RS232
RS485 Board
Подключение к плате RS485
PL2303 USB UART Board mini
Подключение к USB UART Board
8 SEG LED Board
Подключение к 8 седг Светодиодная доска
8 Push Buttons
Подключение к 8 кнопочным кнопкам
5 IO Keypad
Подключение к 5 IO клав
4x4 Keypad
Подключение к 4x4 клав
AT24CXX EEPROM Board
Подключение к EEPROM Board
Multi peripherals cascading
Многофункциональная периферия, подключенная к одному интерфейсу
DataFlash Board
Подключение к плате DataFlash
Ethernet Board
Подключение к сети Ethernet
CY7C68013A USB Board
Подключение к CY7C68013A USB доска
NRF24L01 RF Board
Подключение к NRF24L01 РФ Совет
Micro SD Storage Board
Подключение к памяти Micro SD
VGA PS2 Board
Подключение к VGA-плате PS2
SDRAM Board
Подключение к плате SDRAM
SDRAM Board
Подключение к плате SDRAM
Connecting to any accessory board
Подключение к любым аксессуарам, которые вам нужны

Примечание: openep4ce10-c не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется.


В. Примеры

Совет по развитию openep4ce10-c FPGA поставляется с различными примерами для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

Периферийное устройствоОписание. описаниеИнтерфейс и интерфейсVerilogVhdlНиос II c
S29GL128PNorFlash32я/ОСY
At24cxxEepromI2C
Fm24cxxFrimI2C
At45dbxxDataFlashSPI
Карта памяти SDВспышка для вспышкиSPI
H57V1262GTRSDRAMПараллельные работы параллельно
PCF8563RTCI2C
DS18B20Температурный датчик1-проволока
Сп3232Серийное сообщениеUART
Сп3485Серийное сообщениеUART
PL2303USB в UARTUART
FT245USB для FIFOПараллельные работы параллельно
CY7C68013AUSB устройствоI/OS
ENC28J60Контроллер EthernetSPI
ЗуммерЗвуковое устройство1I/о (ШИМ)
PS/2 клавиатураВходное устройствоПс/2
Одинарные пуговицыВходное устройство----А
4 х 4 клавиатурыВходное устройство8i/ОС
Джойстик для джойстикаВходное устройство5I/OS
Светодиодная лампаДисплей устройство----А
8 СЕГ LEDДисплей устройство13i/OS
Монитор vgaДисплей устройствоVGA-VGA
Символьный ЖК дисплейДисплей устройство11i/OS
Графический ЖК-дисплейДисплей устройство11i/OS
3.2 дюймов многоцветный ЖК + сенсорный экранДисплей устройство + устройство ввода32я/ОС

Отладка/интерфейс программирования

Совет развития openep4ce10-c FPGA интегрирует интерфейс JTAG для программирования/отладки.

Имена и описание сигнала JTAG

Булавка для булавкиНазвание сигналаОписание. описание
1 г.TCKСигнал тактовой частоты
2 г.ГНДСигнальная земля
3 АTdoДанные от устройства
На 4VCC (Trgt)Целевой источник питания
На 5TMSУправление машинным управлением JTAG
6В. НКНет подключения
7В. НКНет подключения
8В. НКНет подключения
От 9 г.ТдиДанные к устройству
На 10ГНДСигнальная земля

Заголовка JTAG PINOUT

10-pin JTAG header pinout


Ресурсы на цели развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:

  • Соответствующее программное обеспечение (Quaters II, NIOS II и др.)
  • ДЕМО код (Verilog, vhdl и NIOS II c)
  • Схема (PDF)
  • Программы развития FPGA (хранилища данных и т. д.)

Пакет содержит

В г.&Quot;стандартная упаковка"А также&Quot;Аксессуары для досок пакетом"Ниже входят в комплект.

Стандартная комплектация

  1. OpenEP4CE10-C развитию X 1
  2. 4-контактный провод х 2
  3. 2-контактный провод х 2
  4. USB кабель питания X 1
  5. Руководство пользователя CD X 1
1 г.
2 г.
3 А
На 4
На 5

Аксессуары для принадлежностей упаковки

  1. 3.2 дюймов 320x240 сенсорный ЖК X 1
  2. 3.2 дюймовый ЖК-адаптер (b) x 1
  3. Плата VGA PS2 X 1
  4. Плата UART PL2303 USB (Mini) x 1
  5. NorFlash Board (б) х 1
  6. Плата sdram (b) x 1
  7. Плата для хранения Micro SD X 1
  8. At45dbxx DataFlash плата X 1
  9. Fm24clxx fram плата X 1
  10. Cy7c68013a USB плата (mini) х 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 плата RTC X 1
  13. DS18B20 X 1
  14. Штекер USB типа A в разъем mini-B
1 г.
2 г.
3 А
На 4
На 5
6
7
8
От 9 г.
На 10
В 11
В 12
13 г.
14 г.
